| Спецификация | ||||||||||||
| Модель: XDSX/XDSX-T | 32248/96/192 | 48248/96/192 | 56248/96/192 | 64248/96/192 | 80248/96/192 | 10348/96/192 | 12348/96/192 | 16396/192 | 20396/192 | 24396/192 | ||
| Номинальная мощность | 4кВА/3,2кВт | 6кВА/4,8кВт | 7кВА/5,6кВт | 8кВА/6,4кВт | 10кВА/8кВт | 12,5 кВА/10 кВт | 15кВА/12кВт | 20кВА/16кВт | 25кВА/20кВт | 30кВА/24кВт | ||
| Пиковая мощность (20 мс) | 9,6 кВА | 14,4 кВА | 16,8 кВА | 19,2 кВА | 24кВА | 30кВА | 36кВА | 48кВА | 60кВА | 72кВА | ||
| Запустить двигатель | 3 л.с. | 4 л.с. | 4 л.с. | 4 л.с. | 5 л.с. | 6 л.с. | 7 л.с. | 10 л.с. | 10 л.с. | 15 л.с. | ||
| Напряжение батареи | 48/96/192 В постоянного тока | 96/192 В постоянного тока | ||||||||||
| Встроенный зарядный ток солнечного контроллера (опционально) | ШИМ: 10А-60А (система 48 В); 50 А/100 А (система 96 В); 50А (система 192 В) MPPT: 10–100 А (система 48 В); 50 А/100 А (система 96 В) | ШИМ: 50 А/100 А (система 96 В); 50 А/100 А (система 192 В) MPPT: 50 А/100 А (система 96 В) | ||||||||||
| Размер(Д*Ш*Хмм) | 565*300*775 | 725*365*1010 | ||||||||||
| Размер упаковки (Д*Ш*Хмм) | 625*360*895 | 785*425*1135 | ||||||||||
| СЗ (кг) | 65 | 73 | 75 | 80 | 112 | 122 | 134 | 160 | 176 | 189 | ||
| Вес (кг) (деревянная упаковка) | 78 | 86 | 88 | 93 | 136 | 146 | 158 | 184 | 200 | 213 | ||
| Способ установки | Башня | |||||||||||
| Спецификация | ||||||||||||
| Модель: XDSX | 323192 | 403192 | 483384 | 643384 | 803384 | 963384 | 1003384 | 1203384 | 1283384 | 1503384 | 1603384 | |
| Номинальная мощность | 40кВА/32кВт | 50кВА/40кВт | 60кВА/48кВт | 80кВА/64кВт | 100кВА/80кВт | 120кВА/96кВт | 125кВА/100кВт | 150кВА/120кВт | 160кВА/128кВт | 190кВА/150кВт | 200кВА/160кВт | |
| Пиковая мощность (20 мс) | 96кВА | 120кВА | 144кВА | 192кВА | 240кВА | 288кВА | 300кВА | 360КВА | 384кВА | 450кВА | 480КВА | |
| Запустить двигатель | 15 л.с. | 20 л.с. | 25 л.с. | 30 л.с. | 40 л.с. | 50 л.с. | 50 л.с. | 60 л.с. | 60 л.с. | 80 л.с. | 80 л.с. | |
| Напряжение батареи | 192 В постоянного тока | 384 В постоянного тока | ||||||||||
| Встроенный зарядный ток солнечного контроллера (опционально) | ШИМ: 100–200 А (система 192 В и 384 В) MPPT: 50 А/100 А (система 192 В и 384 В) | ШИМ: 100–200 А/MPPT: 50 А/100 А | ||||||||||
| Размер(Д*Ш*Хмм) | 720*575*1275 | 875*720*1380 | 1123*900*1605 | |||||||||
| Размер упаковки (Д*Ш*Хмм) | 785*640*1400 | 980*825*1560 | 1185*960*1750 | |||||||||
| СЗ (кг) | 240 | 260 | 290 | 308 | 512 | 542 | 552 | 612 | 642 | 705 | 755 | |
| Вес (кг) (деревянная упаковка) | 273 | 293 | 323 | 341 | 552 | 582 | 592 | 652 | 692 | 755 | 805 | |
| Способ установки | Башня | |||||||||||
| Параметр | ||||||||||||
| Вход | Диапазон входного напряжения постоянного тока | 10,5–15 В постоянного тока (напряжение одной батареи) | ||||||||||
| Диапазон входного напряжения переменного тока | 380 В переменного тока/400 В переменного тока±10% (по индивидуальному заказу 190 В переменного тока/200 В переменного тока) | |||||||||||
| Диапазон входных частот переменного тока | 45–55 Гц (50 Гц)/ 55–65 Гц (60 Гц) | |||||||||||
| Максимальный зарядный ток переменного тока | 0-45А (в зависимости от модели) | |||||||||||
| Метод зарядки переменного тока | Трехступенчатый (постоянный ток, постоянное напряжение, плавающий заряд) | |||||||||||
| Фаза | 3/Н/ПЭ | |||||||||||
| Выход | Эффективность (режим батареи) | ≥85% | ||||||||||
| Выходное напряжение (режим батареи) | 380 В переменного тока/400 В переменного тока ± 2% (по индивидуальному заказу 190 В переменного тока/200 В переменного тока) | |||||||||||
| Выходная частота (режим батареи) | 50/60 Гц ±1% | |||||||||||
| Выходная волна (режим батареи) | Чистая синусоида | |||||||||||
| Искажение формы выходного сигнала | Линейная нагрузка≤3% | |||||||||||
| Эффективность (режим переменного тока) | >99% | |||||||||||
| Выходное напряжение (режим переменного тока) | Соответствие входу переменного тока | |||||||||||
| Выходная частота (режим переменного тока) | Соответствие входу переменного тока | |||||||||||
| Без потери нагрузки (режим батареи) | номинальная мощность ≤2,5% (модели 4–30 кВА); номинальная мощность ≤1% (модели 40–200 кВА) | |||||||||||
| Без потери нагрузки (режим переменного тока) | ≤21TP3Номинальная мощность (зарядное устройство не работает в режиме переменного тока) | |||||||||||
| Нет потери нагрузки (режим энергосбережения) | ≤10 Вт | |||||||||||
| Фаза | 3/Н/ПЭ | |||||||||||
| Тип батареи | VRLA аккумулятор | Напряжение заряда: 13,8 В; Плавающее напряжение: 13,7 В (напряжение одной батареи) | ||||||||||
| Настроить батарею | Параметры зарядки и разрядки аккумуляторов различных типов можно настроить в соответствии с требованиями пользователя. (параметры зарядки и разрядки аккумуляторов разных типов можно настроить через панель управления) | |||||||||||
| Защита | Сигнализация пониженного напряжения аккумулятора | 11 В (напряжение одной батареи) | ||||||||||
| Защита от пониженного напряжения аккумулятора | 10,5 В (напряжение одной батареи) | |||||||||||
| Сигнализация перенапряжения аккумулятора | 15 В (напряжение одной батареи) | |||||||||||
| Защита аккумулятора от перенапряжения | 17 В (напряжение одной батареи) | |||||||||||
| Напряжение восстановления перенапряжения аккумулятора | 14,5 В (напряжение одной батареи) | |||||||||||
| Защита от перегрузки | Автоматическая защита (режим батареи), автоматический выключатель или страховка (режим переменного тока) | |||||||||||
| Защита от короткого замыкания на выходе инвертора | Автоматическая защита (режим батареи), автоматический выключатель или страховка (режим переменного тока) | |||||||||||
| Температурная защита | >90°C (Выключение выхода) | |||||||||||
| Тревога | А | Нормальное рабочее состояние, зуммер не издает звукового сигнала. | ||||||||||
| Б | Зуммер звучит 4 раза в секунду при выходе из строя батареи, отклонении напряжения, защите от перегрузки. | |||||||||||
| С | Когда машина включается в первый раз, зуммер выдаст цифру 5, когда машина в норме. | |||||||||||
| Внутри солнечного контроллера (Необязательный) | Режим зарядки | MPPT или ШИМ | ||||||||||
| Зарядный ток | ШИМ: 10А/20А/30А/40А/50А/60А (система 48 В); 50А/100А/150А/200А (система 96В/192В/384В) MPPT: 10А/20А/30А/40А/50А/60А/80А/100А (система 48 В); 50 А/100 А (система 96 В/192 В/384 В) | |||||||||||
| Диапазон входного напряжения фотоэлектрической системы | ШИМ: 60–88 В (система 48 В); 120–176 В (система 96 В); 240–352 В (система 192 В); 480–704 В (система 384 В) MPPT: 60–120 В (система 48 В); 120–240 В (система 96 В); 240–360 В (система 192 В); 480–640 В (система 384 В) | |||||||||||
| Макс. входное напряжение PV (Voc) (При самой низкой температуре) | ШИМ: 100 В (система 48 В); 200 В (система 96 В); 400 В (система 192 В); 750 В (система 384 В) MPPT: 150 В (система 48 В); 300 В (система 96 В); 450 В (система 192 В); 800 В (система 384 В) | |||||||||||
| Максимальная мощность фотоэлектрического массива | Система 48 В: 560 Вт (10 А)/1 120 Вт (20 А)/1 680 Вт (30 А)/2 240 Вт (40 А)/2 800 Вт (50 А)/3 360 Вт (60 А) Система 96 В: (ШИМ: 5,6 кВт (50 А)/11,2 кВт (100 А)) / (MPPT: 5,6 кВт (50 А)/5,6 кВт*2 (100 А)); Система 192 В: (ШИМ: 11,2 кВт (50 А)/22,4 кВт (100 А)/16,8 кВт*2 (150 А)/22,4 кВт*2 (200 А)) / (MPPT: 11,2 кВт (50 А)/11,2 кВт*2 (100 А) )); Система 384 В: (ШИМ: 22,4 кВт (50 А)/44,8 кВт (100 А)/33,6 кВт*2 (150 А)/44,8 кВт*2 (200 А)) / (MPPT: 22,4 кВт (50 А)/22,4 кВт*2 (100 А) )) | |||||||||||
| Потеря в режиме ожидания | ≤3 Вт | |||||||||||
| Максимальная эффективность преобразования | >95% | |||||||||||
| Рабочий режим | В первую очередь батарея/Первый переменный ток/Режим экономии энергии | |||||||||||
| Время передачи | ≤4 мс | |||||||||||
| Отображать | ЖК-дисплей | |||||||||||
| Термический метод | Принудительное воздушное охлаждение | |||||||||||
| Связь (опционально) | RS485/APP (мониторинг WIFI или мониторинг GPRS) | |||||||||||
| Среда | Рабочая Температура | -10℃~40℃ | ||||||||||
| Температура хранения | -15℃~60℃ | |||||||||||
| Шум | 2000 м (более чем снижение номинальных характеристик) | |||||||||||
| Высота | ≤65 дБ | |||||||||||
| Влажность | 0%~95%, без конденсации | |||||||||||
| Примечание. За все характеристики взимается плата без предварительного уведомления. | ||||||||||||

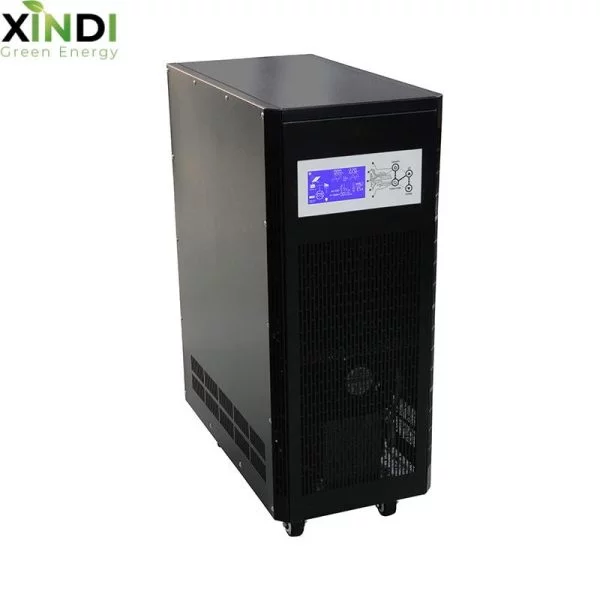

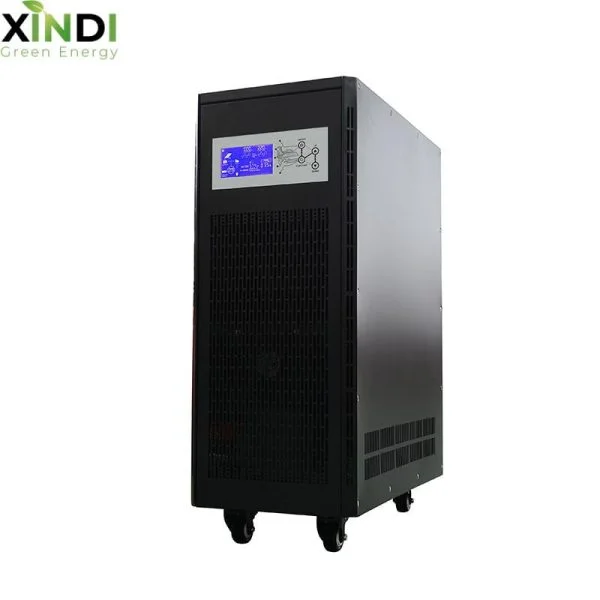

Новый солнечный трехфазный инвертор XDSX и трехфазный солнечный инвертор UPS
Особенность:
◆ Чистая синусоидальная волна.
◇ Низкое напряжение постоянного тока, экономящее стоимость системы.
◆ Встроенный контроллер заряда PWM или MPPT.
◇ Регулируемый зарядный ток переменного тока 0–45 А.
◆ Широкий ЖК-экран четко и точно отображает данные значков.
◇ 100% конструкция с дисбалансной нагрузкой, пиковая мощность в 3 раза выше.
◆ Настройка различных режимов работы в зависимости от требований к использованию.
◆ Различные порты связи и удаленный мониторинг RS485/APP (WIFI/GPRS) (опционально)
